အနီအောက်ရောင်ခြည် ZnGeP2 (ZGP) အရည်ကြည်

ထုတ်ကုန်ဂုဏ်ရည်များ

အနီအောက်ရောင်ခြည် ZnGeP2 (ZGP) ပုံဆောင်ခဲများသည် 0.74 နှင့် 12 µm တွင် ဂီယာဘောင်အစွန်းများရှိသည်။ သို့သော် ၎င်းတို့၏ အသုံးဝင်သော ဂီယာအကွာအဝေးမှာ 1.9 မှ 8.6 µm နှင့် 9.6 မှ 10.2 µm ဖြစ်သည်။ IR Nonlinear Crystal ZnGeP2 တွင် အကြီးဆုံးမဟုတ်သော အလင်းပြန်ကိန်းနှင့် အတော်လေးမြင့်မားသော လေဆာပျက်စီးမှုအဆင့် ရှိသည်။ NLO Crystals ZGP crystals များကို အမျိုးမျိုးသောအပလီကေးရှင်းများတွင် အောင်မြင်စွာအသုံးပြုနိုင်သည်- CO2 နှင့် CO လေဆာရောင်ခြည်ကို ဟာမိုနီများထုတ်လုပ်ခြင်းနှင့် ရောစပ်ခြင်းလုပ်ငန်းစဉ်များမှတစ်ဆင့် IR အကွာအဝေးအနီးသို့ ပြောင်းလဲခြင်း၊ pulsed CO, CO2 နှင့် ဓာတု DF-laser များ၏ ထိရောက်သော SHG နှင့် ထိရောက်စွာပြောင်းလဲခြင်း OPO လုပ်ငန်းစဉ်ဖြင့် Holmium၊ Thulium နှင့် Erbium လေဆာလှိုင်းအလျားများသည် အလယ်အနီအောက်ရောင်ခြည်လှိုင်းအလျားအကွာအဝေးအထိဖြစ်သည်။

Coupletech Co., Ltd. သည် OPO အက်ပလီကေးရှင်းများအတွက် မြင့်မားသောပျက်စီးမှုအဆင့်သတ်မှတ်ချက်များပါရှိသော BBAR အပေါ်ယံပိုင်းနှင့် အနိမ့်ဆုံးစုပ်ယူမှုကိန်းဂဏန်း α < 0.05 cm-1 (စုပ်စက်လှိုင်းအလျား 2.05 - 2.1 µm) ရှိသည့် IR ပစ္စည်းများ ZGP ပုံဆောင်ခဲများကို ပေးဆောင်ပါသည်။ ပုံမှန်စုပ်ယူမှုကိန်းဂဏန်းသည် <0.03 cm-1 2.5 - 8.2 µm အကွာအဝေးတွင်ဖြစ်သည်။ ကြီးမားသော nonlinear crystal coefficients (d36=75pm/V)၊ ကျယ်ပြန့်သော အနီအောက်ရောင်ခြည် ပွင့်လင်းမြင်သာမှု အကွာအဝေး (0.75-12μm)၊ မြင့်မားသော အပူစီးကူးမှု (0.35W/(cm·K))၊ မြင့်မားသော လေဆာပျက်စီးမှု အဆင့် (2-5J/cm2)၊ ကောင်းစွာစက်ထုတ်ခြင်းဆိုင်ရာ ပိုင်ဆိုင်မှု၊ IR ပစ္စည်းများ ZnGeP2 crystal သည် အနီအောက်ရောင်ခြည် Nonlinear Optical Crystals ၏ဘုရင်ဟု ခေါ်ဆိုခဲ့ပြီး စွမ်းအားမြင့်၊ ချိန်ညှိနိုင်သော အနီအောက်ရောင်ခြည်လေဆာ ထုတ်လုပ်မှုအတွက် အကောင်းဆုံး ကြိမ်နှုန်းပြောင်းလဲသည့်ပစ္စည်းအဖြစ် ရှိနေဆဲဖြစ်သည်။

ဤထူးခြားသောဂုဏ်သတ္တိများကြောင့်၊ ၎င်းကို linear optical applications များအတွက်အလားအလာအရှိဆုံးပစ္စည်းများထဲမှတစ်ခုအဖြစ်လူသိများသည်။ ZGP သည် optical parametric oscillation (OPO) နည်းပညာဖြင့် 3—5 μm စဉ်ဆက်မပြတ် ညှိနိုင်သော လေဆာအထွက်ကို ထုတ်ပေးနိုင်သည်။ 3—5 μm ၏ လေထုအတွင်း ထုတ်လွှင့်မှုပြတင်းပေါက်တွင် လည်ပတ်နေသော လေဆာများသည် အနီအောက်ရောင်ခြည် တန်ပြန်တိုင်းတာမှု၊ ဓာတုဗေဒ စောင့်ကြည့်မှု၊ ဆေးဘက်ဆိုင်ရာ ကိရိယာနှင့် အဝေးထိန်း အာရုံခံခြင်းကဲ့သို့သော အသုံးချပရိုဂရမ်များစွာအတွက် အလွန်အရေးကြီးပါသည်။
ကျွန်ုပ်တို့၏ စွမ်းဆောင်ရည်-
Dynamic Temperature Field Technology ကို ZGP polycrystalline ပေါင်းစပ်ရန်အတွက် ဖန်တီးပြီး အသုံးပြုခဲ့သည်။ ဤနည်းပညာဖြင့် ကြီးမားသောအစေ့အဆန်များဖြင့် သန့်စင်သော ZGP polycrystalline 500 ဂရမ်ကျော်ကို တစ်ကြိမ်တည်းဖြင့် ပေါင်းစပ်ထုတ်လုပ်ထားပါသည်။
Directional Necking Technology နှင့် ပေါင်းစပ်ထားသော အလျားလိုက် Gradient Freeze နည်းလမ်း ( dislocation သိပ်သည်းဆကို ထိရောက်စွာ လျှော့ချပေးနိုင်သည်) ကို အရည်အသွေးမြင့် ZGP crystals များ၏ ကြီးထွားမှုအတွက် အောင်မြင်စွာ အသုံးချနိုင်ခဲ့သည်။

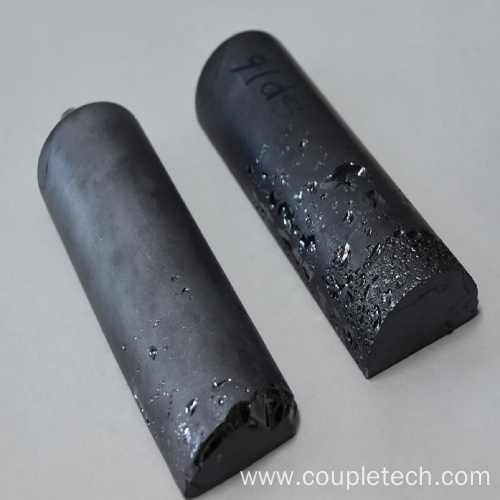

ကမ္ဘာ့အကြီးဆုံး အချင်း (Φ55 mm) ရှိသော ကီလိုဂရမ်အဆင့် အရည်အသွေးမြင့် ZGP ပုံဆောင်ခဲကို Vertical Gradient Freeze နည်းလမ်းဖြင့် အောင်မြင်စွာ ကြီးထွားလာခဲ့သည်။
ပုံဆောင်ခဲများ၏ အရည်အသွေးမြင့်မားမှုနှင့် အဆင့်မြင့်မားသော ပုံဆောင်ခဲလုပ်ဆောင်ခြင်းနည်းပညာကြောင့် အလွန်ကောင်းမွန်သော စွမ်းဆောင်ရည်ရှိသော ပုံဆောင်ခဲပစ္စည်းများကို ရရှိခဲ့သည် ( 3-5μm mid-infrared tunable လေဆာကို 2μm ဖြင့် စုပ်ယူသောအခါ 56% ထက် ပိုမိုကောင်းမွန်သော ပြောင်းလဲခြင်းထိရောက်မှုဖြင့် ထုတ်လုပ်ထားပါသည်။ အလင်းအရင်းအမြစ်)။
ကျွန်ုပ်တို့သည် ZnGeP2 စက်ပစ္စည်းများနှင့် ထုထည်ကြီးမားသည့် ပုံဆောင်ခဲများကို ထုထည်ကြီးမားသည့်စကေးဖြင့် ပံ့ပိုးပေးနိုင်သည်၊ တစ်ချိန်တည်းမှာပင်၊ ကျွန်ုပ်တို့သည် သုံးစွဲသူများအတွက် crystal စွမ်းဆောင်ရည်စမ်းသပ်ခြင်းဝန်ဆောင်မှုများကို ပေးဆောင်နိုင်စွမ်းရှိစေသည့် crystal စွမ်းဆောင်ရည်စမ်းသပ်ခြင်းပလက်ဖောင်းအစုံကို တည်ထောင်ထားပါသည်။
